ECU刷写完全指南：从理论到实践

user15688 • • 科技it •
ECU刷写是现代汽车电子开发中的核心环节，基于UDS诊断协议实现控制器软件的更新与维护。本文将以USBCANFD-400U接口卡为例，详细
 ECU刷写是现代汽车电子开发中的核心环节，基于UDS诊断协议实现控制器软件的更新与维护。本文将以USBCANFD-400U接口卡为例，详细介绍CAN FD总线环境下ECU刷写的标准流程与实操要点。


图片  ECU刷写

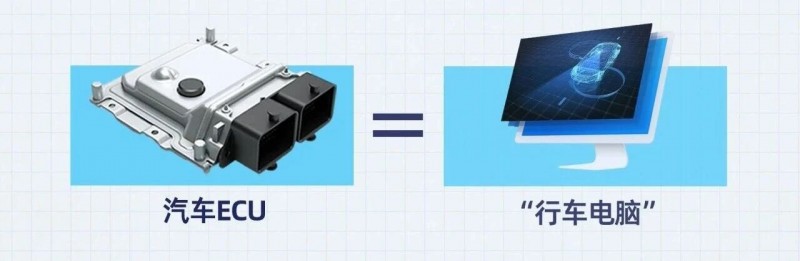

ECU（电子控制单元） 是汽车的核心控制部件，相当于车辆的"行车电脑"，负责发动机管理、变速箱控制、车身稳定等关键功能。随着汽车智能化程度不断提升，单个车型搭载的ECU数量已从早期的十几个增长至如今的百余个，软件复杂度呈指数级增长。
UDS（Unified Diagnostic Services）协议 是汽车电子领域通用的诊断通信标准，ECU刷写正是基于UDS协议中定义的0x34（请求下载）、0x36（传输数据）、0x37（请求退出传输）等服务实现的。与传统诊断读取故障码不同，刷写过程需要长时间、大数据量的稳定传输，对通信链路的可靠性要求极高。
基于UDS协议进行刷写时，USBCANFD-400U作为专业刷写工具，不仅提供CAN FD总线物理层连接，还内置了TP（传输层协议）处理、数据校验、流控管理等核心功能，同时支持软件端和硬件端UDS，通过CAN FD总线与ECU建立诊断通信，实现数据的可靠传输更新。

图片  刷写前准备工作

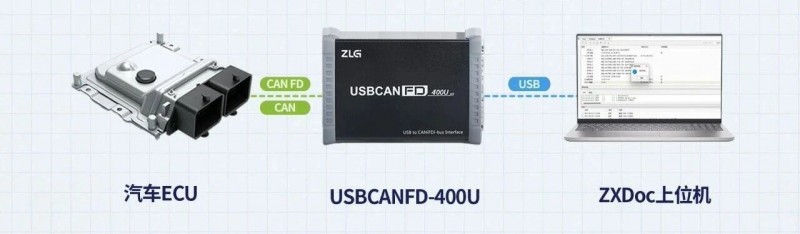

  • 硬件连接：将USBCANFD-400U的CAN0通道与ECU诊断接口连接，确保物理层通信正常。
  • 软件配置：启动ZXDoc上位机，初始化CAN0接口。若ECU处于自动上传数据状态，可在数据接收页面观察到持续报文。
  • 地址寻址：配置物理地址（诊断仪→ECU的发送ID）和响应地址（ECU→诊断仪的回复ID），这是后续流控数据交互的基础。

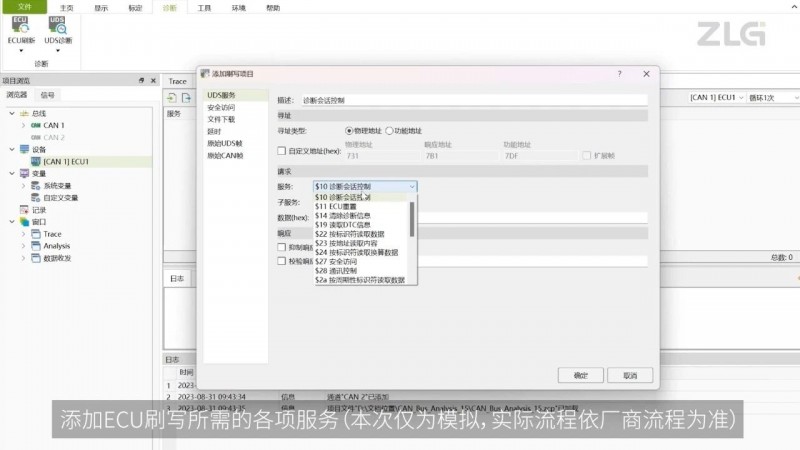

图片  模拟刷写流程解析(不同ECU刷写流程不同，详情根据ECU刷写文档)
1. 进入扩展模式
发送10 03指令，检查ECU刷写前提条件（如车辆状态、电压范围）。满足条件后，执行：
  • 85 02：关闭DTC（故障码）设置；
  • 28 03 01：暂停非诊断报文传输。

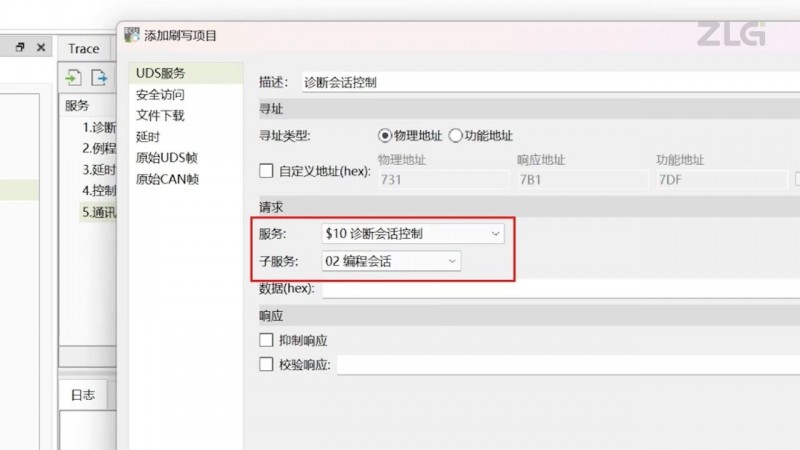

随后发送10 02进入编程模式。
2. 安全访问解锁

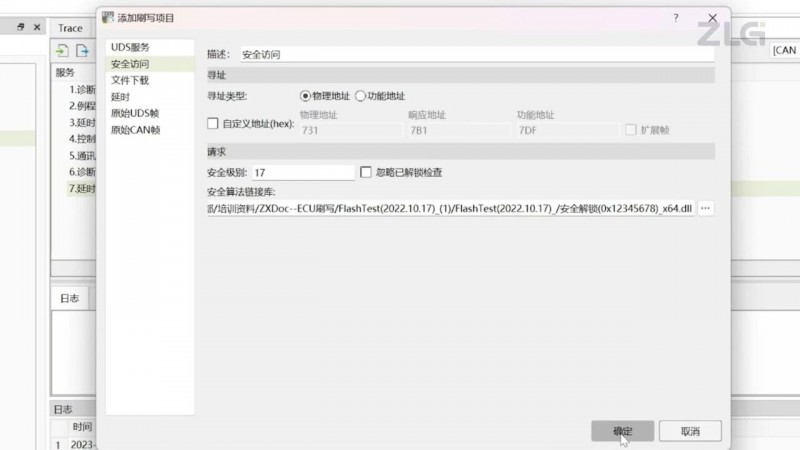

执行27服务解锁ECU，获取刷写权限，防止非法访问。
3. 写入ECU信息

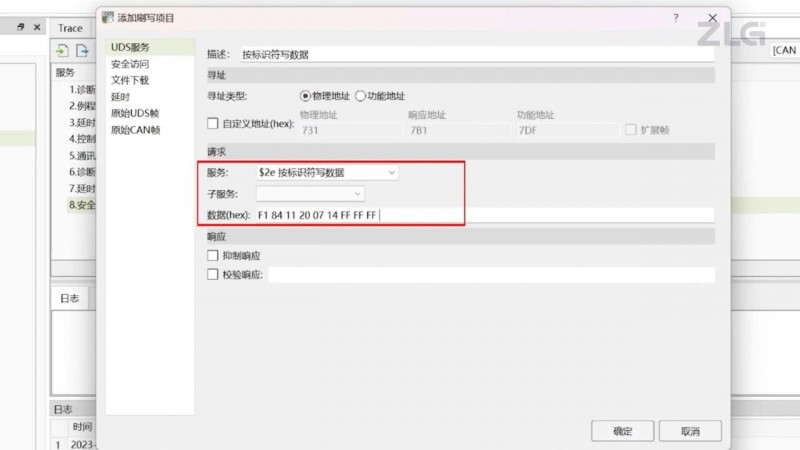

通过2E服务（按标识符写数据）录入ECU配置信息，具体内容依车厂规范而定。
4. 下载Flash驱动

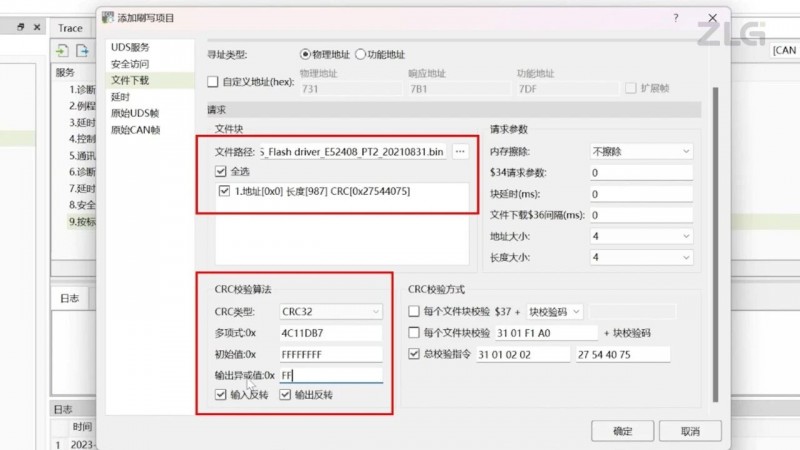

刷写固件前，需先下载Flash Driver（用于擦除Flash的底层驱动）。通过31服务进行文件总校验，确保数据完整性。
5. 刷写应用程序

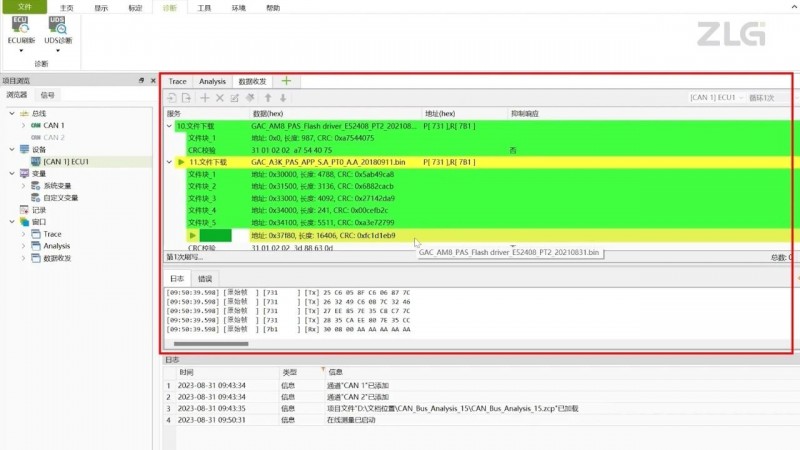

下载目标固件，同样执行总校验（Checksum验证），防止刷写错误。
6. ECU硬重置
发送11指令强制重启ECU，使新固件生效，完成升级。


图片  关键注意事项
  • 刷写条件：确保车辆静止、电源稳定，避免刷写中断导致ECU变砖；
  • 流控机制：CAN FD高速传输下，需严格遵循FC（Flow Control）帧交互规则；
  • 错误处理：网络超时、校验失败时需执行退出流程，恢复ECU初始状态。

本期演示了USBCANFD-400U在ZXDoc平台上的ECU刷写全流程。下期将深入解析刷写文件的生成来源，并探讨XCP/CCP标定功能的应用实践。
